Fabrikasi Besi, Konstruksi Baja & Permesinan Presisi

Dalam konstruksi infrastruktur berat—seperti tiang Penerangan Jalan Umum (PJU) heksagonal/oktagonal, tiang high-mast stadion, talang curah pabrik semen, hingga segmen box girder—sambungan las melintang merupakan titik terlemah yang paling rentan terhadap korosi celah dan kelelahan fatik material.

1. Menghilangkan Kelemahan Sambungan Las Melintang

Pada metode konvensional, plat standar 2,4 meter atau 3 meter dilas menjadi satu untuk mencapai bentang 6 meter. Proses ini menyisakan sambungan las circumferential yang membutuhkan:

• Preparasi bevel kampuh las dan pre-heating material plat tebal.
• Biaya uji NDT (Non-Destructive Testing) seperti Ultrasonic Test (UT) atau Radiography Test (RT) per sambungan.
• Risiko distorsi sudut panas (heat warping) yang membuat tiang melengkung saat dirakit.

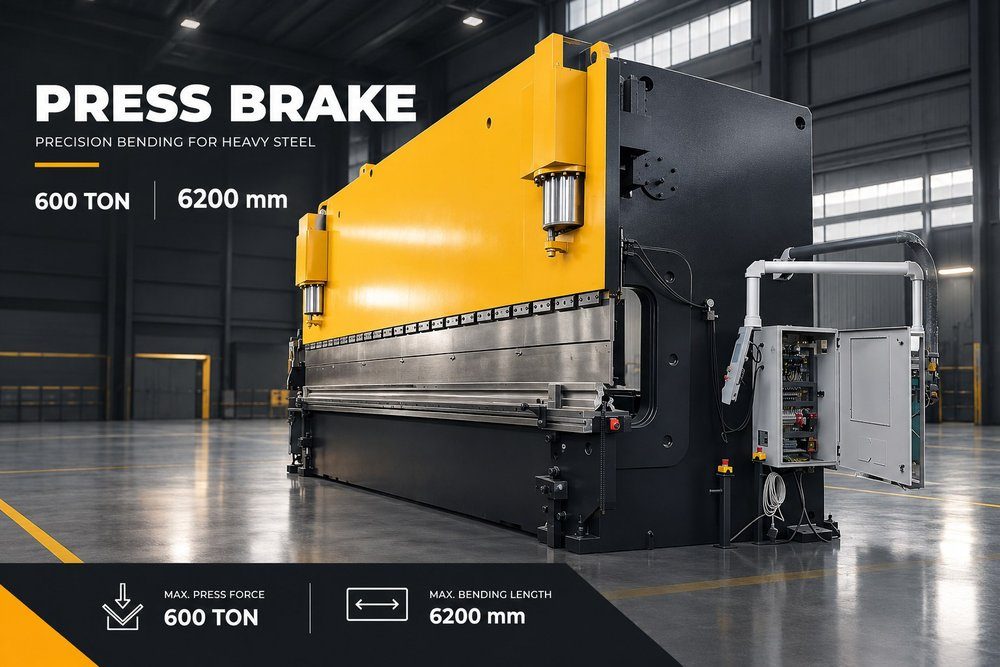

Dengan mesin CNC Bending 600 Ton bentang 6.200 mm di Workshop RA Kartini Bekasi, plat baja dipres dalam satu siklus utuh tanpa satu pun sambungan las melintang. Kelurusan sumbu aksial terjaga sempurna dan integritas mekanis material struktural tetap utuh.

2. Kontrol Springback & Presisi Multi-Axis CNC

Plat baja berkekuatan tinggi (seperti SS400, ASTM A36, maupun Hardox) mengalami fenomena elastic springback setelah tekanan pisau bending dilepas. Mesin CNC sinkronis kami memiliki sensor penyeimbang tekanan hidrolik otomatis di sepanjang meja kerja 6,2 meter, memastikan sudut tekuk seragam dari ujung kiri hingga ujung kanan dengan toleransi deviasi sudut di bawah ±0,5 derajat.

3. Rekomendasi Aplikasi Proyek

Ketika merancang lantai mezzanine gedung bertingkat, bentang auditorium, atau struktur atap gudang di atas 15 meter, kendala utama insinyur sipil adalah defleksi (lendutan) dan batasan berat sendiri (self-weight) balok profil standar WF atau IWF.

1. Prinsip Peningkatan Momen Inersia (Ix)

Balok Honeycomb (Castellated Beam) dibuat dengan memotong badan (web) profil WF standar dalam pola zig-zag / heksagonal bersudut 45–60 derajat menggunakan mesin CNC plasma / flame cutting otomatis. Dua bagian profil kemudian digeser dan disatukan kembali melalui pengelasan Full Penetration / Fillet Weld berkualitas tinggi pada puncak giginya.

Hasilnya adalah ketinggian total profil balok meningkat sekitar 50% lebih tinggi (misal WF 300 menjadi balok sarang lebah setinggi 450 mm), yang melipatgandakan momen inersia penampang (Ix) dan modulus elastisitas (Zx) tanpa menambahkan 1 kilogram pun tonase pembelian baja.

2. Jalur Rongga MEP Terpadu Tanpa Mengurangi Headroom

Lubang heksagonal atau lingkaran pada badan balok castellated secara alami berfungsi sebagai selongsong lintas (sleeve) untuk jaringan pemipaan HVAC, saluran pipa pemadam hidran, tray kabel elektrikal, dan pipa sanitasi. Hal ini mengeliminasi kebutuhan penurunan plafon arsitektural dan menjaga ketinggian ruang bersih lantai (headroom) tetap lapang.

3. Implementasi Nyata di Lapangan

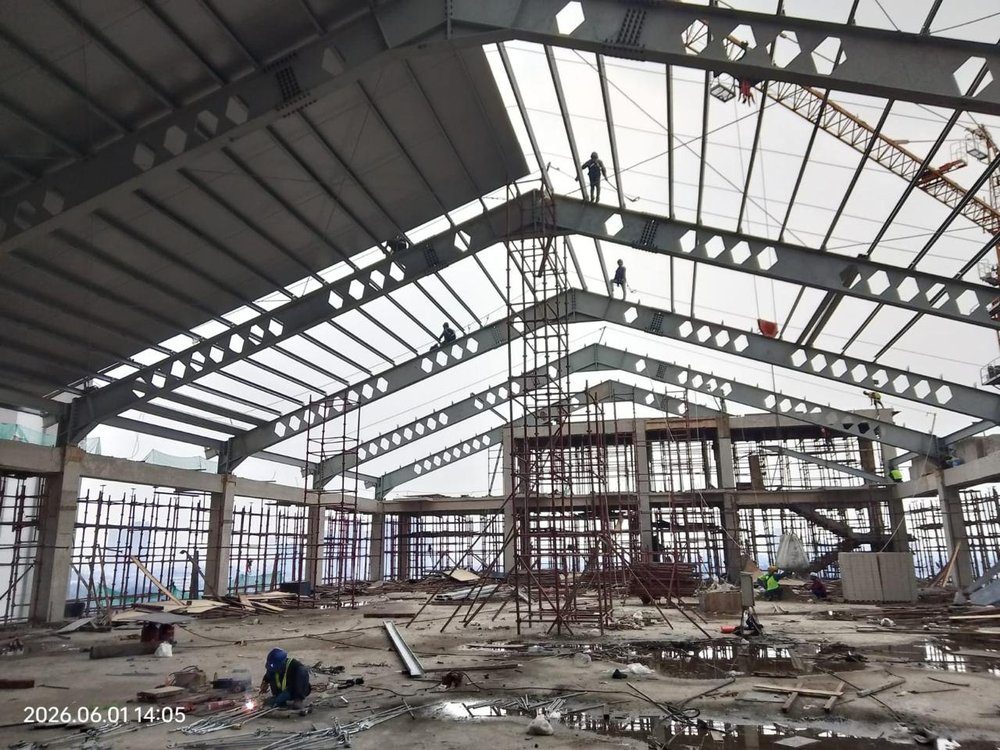

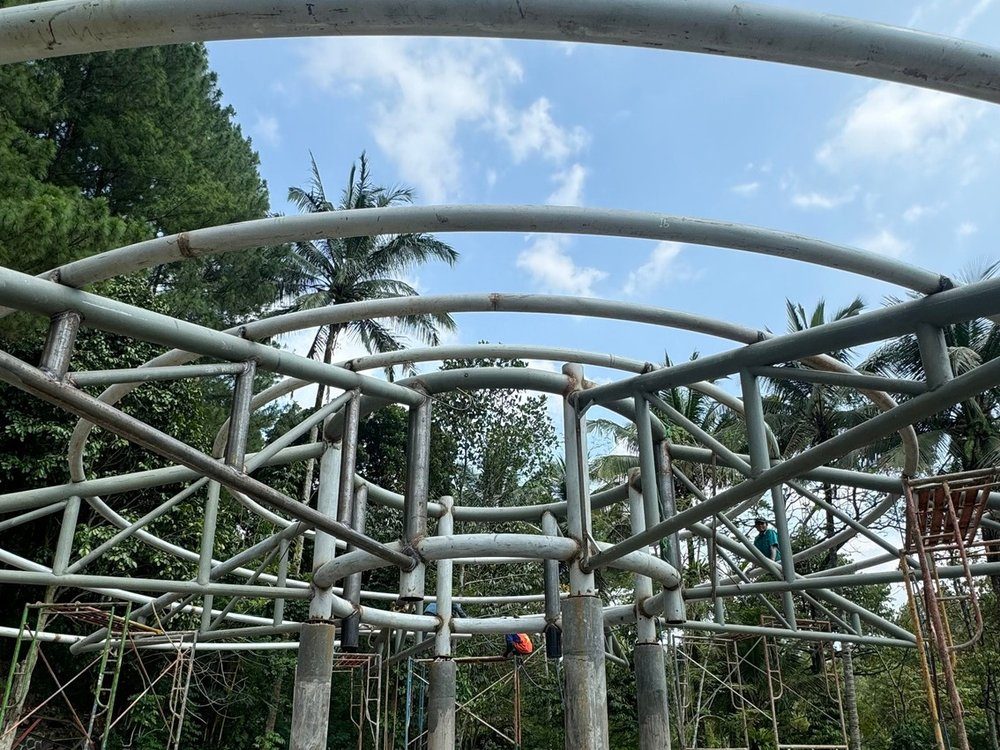

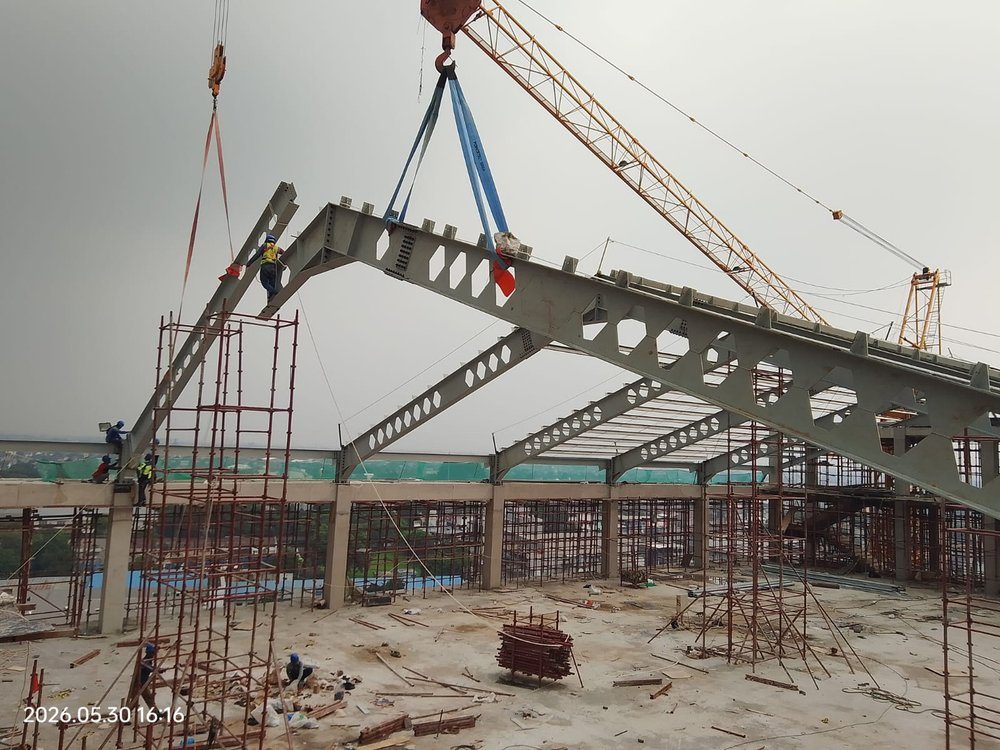

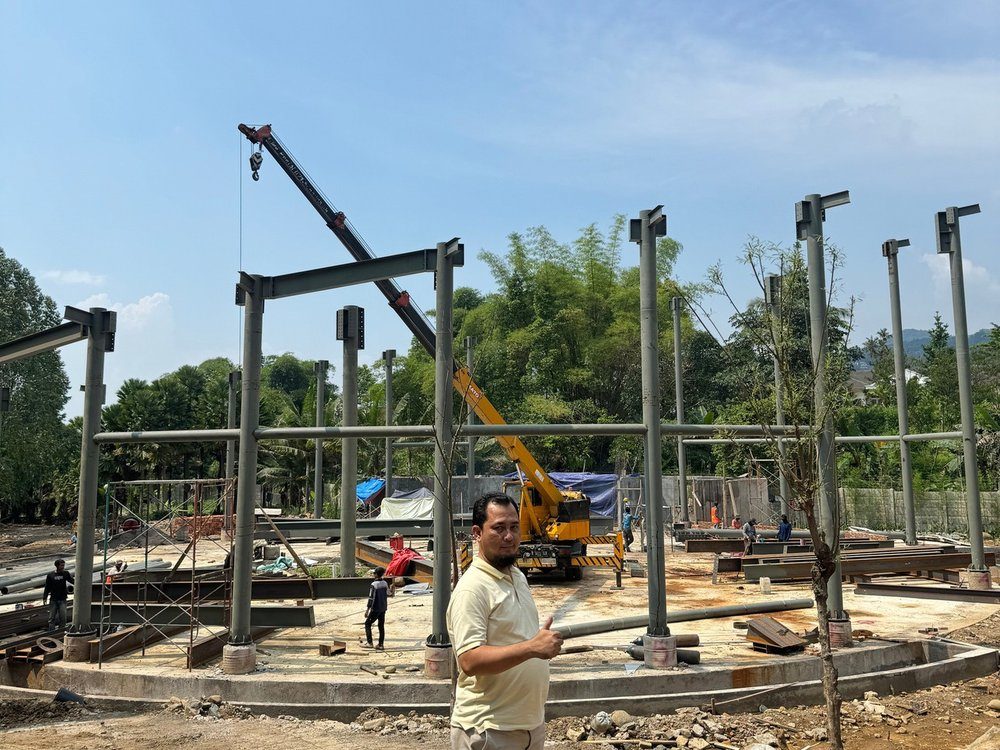

PT Hukama Steel Metalindo menerapkan fabrikasi presisi balok castellated ini pada proyek pembangunan Struktur Baja RS Kemenhan Surabaya dan area perluasan Restoran Safari Lodges Taman Safari Indonesia, di mana kekakuan bentang terhadap getaran serta efisiensi berat menjadi syarat mutlak konsultan perencana.

Salah satu pertanyaan paling sering dari divisi pengadaan (procurement) dan drafter mekanikal adalah menentukan kapan sebaiknya menggunakan pemotongan Fiber Laser Cutting versus High-Definition CNC Plasma Cutting.

1. Perbandingan Toleransi & Kualitas Sudut Potong

2. Efisiensi Biaya per Meter Lari

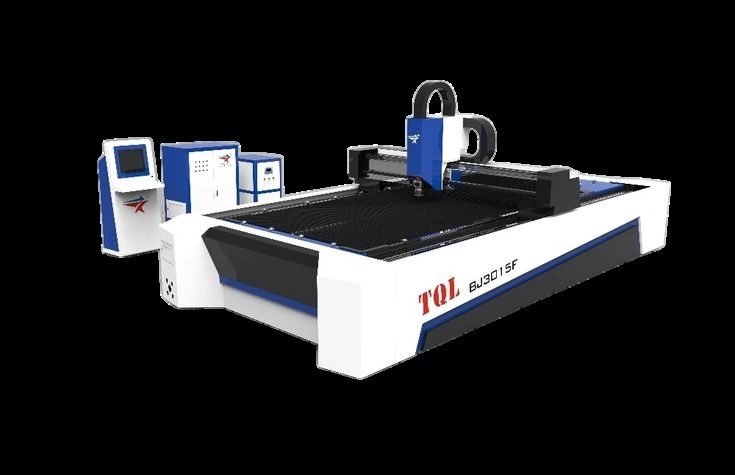

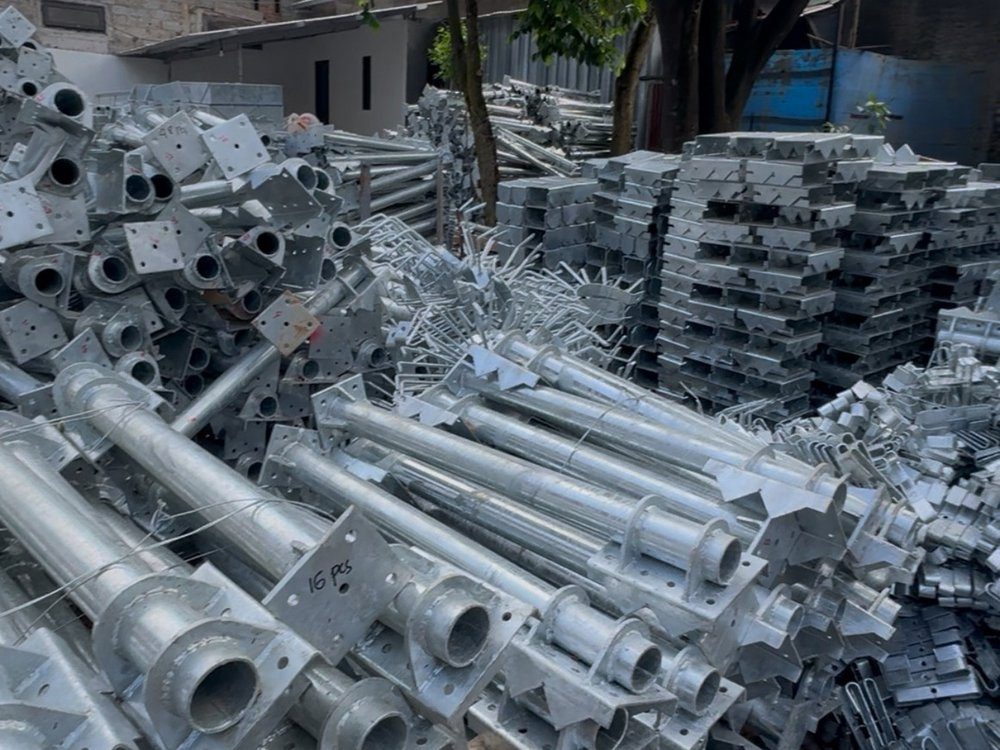

Untuk pembuatan base plate dengan lubang anchor baut yang presisi, komponen bracket otomotif/alat berat, serta plat dekoratif perforated bermotif rumit, Fiber Laser 6 kW di bengkel Hukama Steel memberikan efisiensi material tertinggi berkat susunan nesting layout komputer yang sangat rapat tanpa risiko benturan panas.

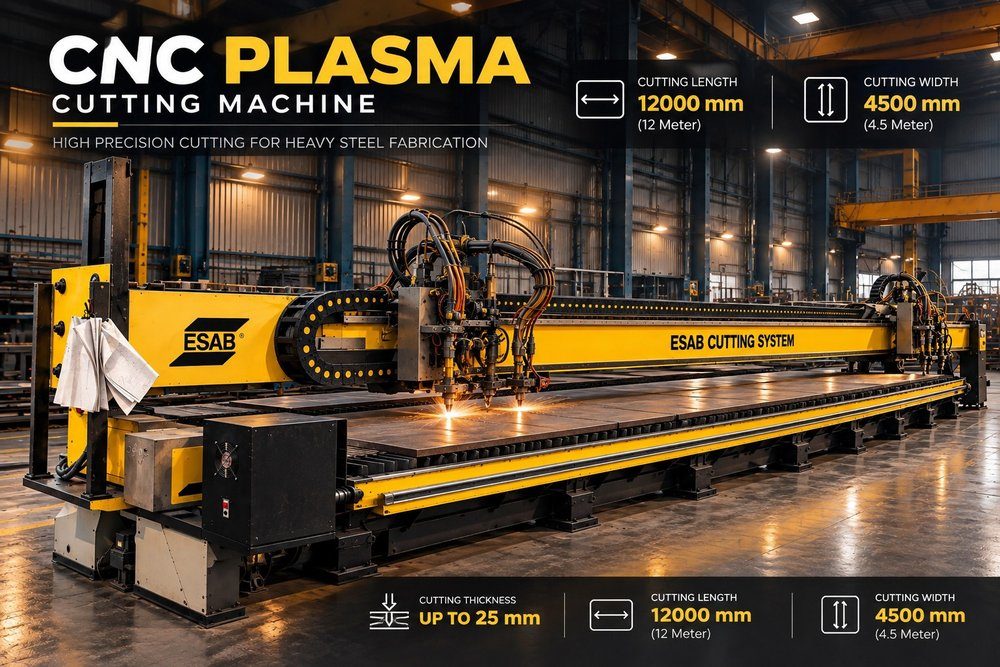

Sementara untuk plat kapal tebal di atas 25 mm atau rib pelat simpul girder jembatan berdimensi masif, mesin CNC Plasma kami menjadi solusi pemotongan berkecepatan tinggi dengan biaya per meter lari yang paling ekonomis.
